PAPILLON (DPN-DPM-DPE)

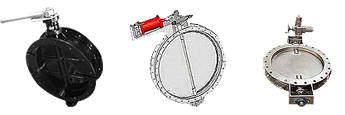

Vanne papillon type DAMPER
Léger. Corps en acier soudé. Type WAFER / LUG. Fermeture pour conduites sus vide ou de ventilation.
Options:
- Détecteurs de position.
- Simple effet actionneurs.
- Positionneur de vanne électropneumatique pour entraînement rotatif pneumatique.
Données techniques
Télécharger le catalogue
Télécharger le catalogue
- Ø entrée/sortie: 200, 250, 300, 350,400, 450,500, 600, 700,750,800,900,1000, 1200, 1400, 1600
- Connexion de la bride: WAFER (à brides), LUG
- Alésage de la bride: PN2,5 PN6, PN10
D´autres measures sous demande
- · Matériaux de fabrication
- Corps: St-37, Aisi-304, Aisi-316, HARDOX
- Disque d´étanchéité: St-37, Aisi-304, Aisi-316, HARDOX
- Températures: -25º C - +550º C
- Étanchéité d´ axes: Emballage d'étanchéité boîtier
- Entraînement: Levier manuel, rotatif pneumatique, électrique
- Pression admissible: 0,25 bar
- Traitements spéciaux: Nickelage sur le disque
- Protecction contre l´usure: Chrome dur sur le disque
Appareil ATEX:
· Intériour: II 3G/D (Zone 22)
· Extériour: II 3G/D (Zone 22)
