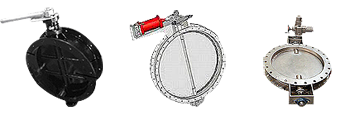

MARIPOSA (BTA)
Compuerta mariposa línea ligera
Diseño muy ligero. Cuerpo en aleación de aluminio. Tipo WAFER. Destinada como cierre estanco de filtros y tolvas donde no se superen presiones de 0,2 bar. Especialmente diseñada para su utilización con productos sólidos.
Opciones:
- Detectores de posición.
Datos técnicos
Descargar ficha del catálogo
Descargar ficha del catálogo- Ø entrada/salida: 150, 200, 250, 300, 350,400
- Tipo constructivo: WAFER (entre bridas)
- Norma de taladro: Ver especificaciones
- Cuerpo: Aleación de aluminio
- Lenteja: St-37, Aisi-304, Aisi-316
- Juntas: EPDM
- Temperaturas: -25º C a +110º C
- Sellado ejes: Casquillos
- Actuador: Manual regulable, neumático
- Presión adminisible: 0,2 Bar
- Estanqueidad: Según norma DIN EN 12266:2003
- Protección antidesgaste: Cromoduro en lenteja
Cert. ATEX:
· Interior: II 3G/D (Zona 22)
· Exterior: II 3G/D (Zona 22)
MARIPOSA (BTN-BTM-BTE)
Válvula de mariposa servicio general
Diseño robusto. Cuerpo en fundición nodular. Tipo WAFER. Destinada a cierres estancos donde se existan presiones de hasta 10 bar.
Opciones:
- Detectores de posición.
- Actuadores de simple efecto.
Datos técnicos
- Ø entrada/salida: 50, 65,80,100,125,150, 200, 250, 300, 350,400, 450,500
- Tipo constructivo: WAFER (entre bridas)
- Norma de taladro: DIN 2576 PN10, ANSI 150
- Cuerpo: Fundición nodular
- Lenteja: Fundición nodular, CF8, CF8M
- Juntas: EPDM, PTFE, VITON
- Temperaturas: -25º C - +150º C
- Sellado ejes: Casquillos
- Actuador: Manual regulable, neumático, motorizado
- Presión adminisible: 6 Bar
- Tratamientos especiales: Niquelado químico en lenteja
- Protección antidesgaste: Cromoduro en lenteja
- Cert. ATEX:
·Interior: II 3G/D (Zona 22)
·Exterior: II 3G/D (Zona 22)
DAMPER (DPN-DPM-DPE)
Válvula de mariposa tipo DAMPER
Diseño ligero. Cuerpo acero mecanosoldado. Tipo WAFER/LUG. Destinada a cierres de conductos de ventilación ó aspiración. Grandes diámetros.
Opciones:
- Detectores de posición.
- Actuadores de simple efecto.
- Apertura progresiva con posicionador.
Datos técnicos Descargar ficha del catálogo
Descargar ficha del catálogo
- Ø entrada/salida: 200, 250, 300, 350,400, 450,500, 600, 700,750,800,900,1000, 1200, 1400, 1600
- Tipo constructivo: WAFER (entre bridas), LUG
- Norma de taladro: PN2,5 PN6, PN10
Otras medidas bajo pedido
- · Material de fabricación
- Cuerpo: St-37, Aisi-304, Aisi-316, HARDOX
- Lenteja: St-37, Aisi-304, Aisi-316, HARDOX
- Temperaturas: -25º C a +550º C
- Sellado ejes: Empaquetaduras
- Actuador: Manual regulable, neumático, motorizado
- Presión adminisible: 0,25 Bar
- Tratamientos especiales: Niquelado químico en lenteja
- Protección antidesgaste: Cromoduro en lenteja
- Cert. ATEX:
· Interior: II 3G/D (Zona 22)
· Exterior: II 3G/D (Zona 22)
